Запчастини та компоненти для 3D-друку

Огляд ключових вузлів для технологій FDM та SLA, частота їх обслуговування та рекомендації щодо додаткових витратних матеріалів

Системи адитивного виробництва – незалежно від того, чи це класичний FDM-принтер для швидкого прототипування, чи високоточні SLA машини для медицини та ювелірної справи, – вимагають регулярного технічного обслуговування. Якість фінального виробу безпосередньо залежить від стану ключових вузлів принтера.

Нижче наведено детальний огляд основних запчастин і компонентів для 3D-друку, які найчастіше потребують уваги, заміни або апгрейду.

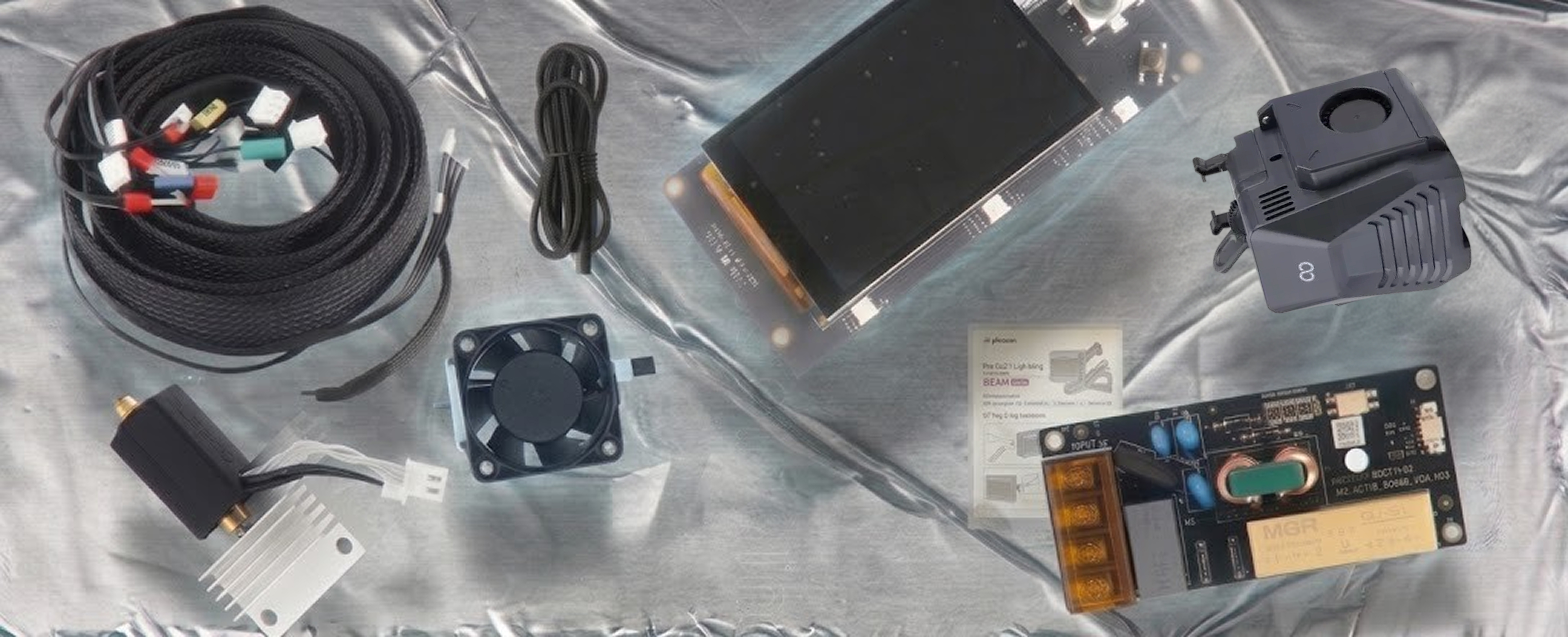

Запчастини для технології FDM (пошарове наплавлення)

У технології FDM основне навантаження припадає на екструзійну систему та механіку переміщення. Саме тут зосереджені компоненти, що працюють в умовах високих температур.

Друкувальна голова (Print head)

Комплексний вузол, який об'єднує механізм подачі пластику (екструдер) та систему плавлення (хотенд). Друкувальна голова відповідає за точне дозування філаменту. У системах Direct-екструзії мотор розташований безпосередньо на голові, що покращує друк гнучкими матеріалами (FLEX, TPU), проте робить вузол важчим.

Хотенд (Hotend)

«Гаряча» частина друкувальної голови, де відбувається розплавлення пластику. Складається з радіатора, термобар'єра, нагрівального блоку та сопла (nozzle). Якісний хотенд забезпечує стабільний потік пластику без корків і застрягань філаменту.

Нагрівальні елементи (Heater cartridges)

Циліндричні металеві капсули, які вставляються в нагрівальний блок хотенду. Їхнє завдання – швидко та рівномірно нагріти блок до робочої температури (зазвичай від 180 °C до 300 °C і вище). Найпопулярніші моделі працюють від напруги 12 В або 24 В (наприклад, керамічні нагрівачі потужністю 40–50 Вт).

Термістори (Thermistors)

Сенсори, що зчитують температуру нагрівального блоку або столу та передають дані на материнську плату. Найменша похибка термістора або його вихід з ладу може призвести до перегріву пластику або недостатньої екструзії. У високотемпературних принтерах часто використовують більш точні термопари або PT100.

Вентилятори охолодження хотенду

Критично важливий елемент. Його єдина мета – охолоджувати радіатор хотенду, щоб тепло від нагрівального блоку не піднімалося вище (явище «heat creep»). Якщо цей вентилятор зупиниться, пластик розплавиться ще до того, як потрапить у сопло, утворивши глухий затор у термобар'єрі. Важливо не плутати його з вентилятором охолодження моделі, який обдуває щойно надрукований шар пластику!

Робочі пластини (Build plates)

Поверхня, на якій формується деталь. Для FDM важлива хороша адгезія першого шару. Сьогодні найпопулярнішими є магнітні пластини з покриттям PEI (гладким або текстурованим), які дозволяють легко знімати готові моделі після охолодження, просто зігнувши пластину. Також використовуються ультрабази (спеціальне скло) та наклейки типу BuildTak.

Запчастини для технології SLA

Стереолітографія працює з рідкими фотополімерними смолами, що полімеризуються під дією ультрафіолету. Тут немає високотемпературних хотендів, але є свої специфічні витратні матеріали, де ключову роль відіграє оптична чистота та точність механіки.

Платформи побудови / пластини (Build platforms)

Аналог робочого столу в FDM, але в SLA-принтерах платформа занурюється у ванну зі смолою і піднімається шар за шаром. Вона зазвичай виготовляється з анодованого алюмінію або нержавіючої сталі. Поверхня повинна бути ідеально відкаліброваною та мати легку шорсткість для кращого зчеплення першого шару фотополімеру. Останнім часом для SLA-систем також стали популярними магнітні гнучкі пластини (Flex Plates), які кріпляться до основної платформи та значно полегшують зняття крихких смоляних моделей без використання шпателя.

Ванночки для смоли (Resin Tanks)

Резервуар, куди наливається фотополімер.

FEP / nFEP плівки та гнучкі ванночки. Дно ванночки завжди прозоре, щоб пропускати УФ-промені. У класичних SLA-принтерах це натягнута FEP-плівка. Вона є витратним матеріалом, оскільки з часом мутніє, розтягується або дряпається. У більш сучасніших технологіях, таких як LFS (Low Force Stereolithography), що використовується, наприклад, у лінійці Formlabs, застосовуються спеціальні гнучкі ванночки з двошаровою плівкою. Вони значно знижують зусилля відриву моделі від дна, що критично важливо при друці складних стоматологічних, ювелірних або інженерних моделей.

В Таблиці 1 подано коротка інструкція по частоті заміни і обслуговування запчастин по обох технологіям друку.

Таблиця 1.

Наведений перелік добре покриває «гарячу» частину FDM і оптичний тракт SLA/LFS, але слід ще звернути увагу на механіку переміщення та витратні матеріли:

Ремені та шківи (Belts & pulleys): GT2-ремені розтягуються та накопичують люфт, що напряму впливає на геометричну точність і артефакти типу «ringing». Потребують періодичного натягування або заміни (орієнтовно раз на 12–18 місяців активного друку).

Лінійні напрямні та підшипники (Rods, LM-bearings, лінійні рейки): зношування призводить до люфту по осях і хвилястості поверхні. У бюджетних принтерів це втулки MK8/LM8UU, у преміум-сегменті – рейки з каретками.

PTFE-трубка (Bowden tube): у Bowden-системах з часом протирається зсередини тертям філаменту, що збільшує опір подачі та провокує недоекструзію. Рекомендована заміна раз на 6–12 місяців.

Пружини вирівнювання столу / датчик рівня (Bed springs, ABL-сенсор типу BLTouch): просідають з часом, що ускладнює калібрування першого шару; сам сенсор – окремий вузол, що виходить з ладу через забруднення або механічні удари.

Витратні матеріали з техніки безпеки: для SLA/LFS варто окремо згадати нітрилові рукавички, паперові фільтри для функції промивання/сушіння (Wash/Cure) та вугільні чи HEPA-фільтри витяжки – вони прямо впливають на безпечну та комфортну роботу зі смолами, хоч і не є деталями самого принтера

Своєчасна заміна перелічених компонентів гарантує, що обладнання працюватиме стабільно, а надруковані деталі відповідатимуть заданим допускам, що особливо важливо для професійного використання.
